Langkah membuat pintu tidak akan diterangkan disini, dapat dipelajari pada materi:
Buat Simbol Pintu.

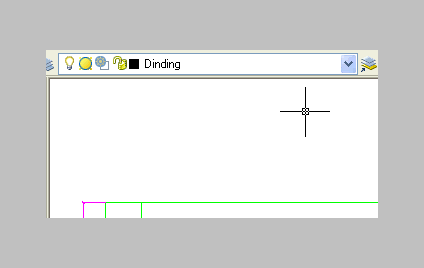

1. Aktifkan Layer Pintu Jendela
2. Buatlah tiga buah bentuk pintu dengan lebar 80cm, 70 cm, dan 50cm, seperti gambar dibawah ini:
3a. sebaiknya masing-masing pintu dibuat variasi arahnya dengan bantuan perintah MIRROR
3b. aktifkan ORTHO
3c. klik icon MIRROR, blok sebuah pintu (misal yg lebar 80cm), [enter], klik 2 buah titik sejajar yang berfungsi sebagai cermin, [enter]
3d. lakukan untuk dua buah pintu lainnya, sehingga banyak alternatif gambar pintu yg bisa kita adopsi.
4. Copy dan Move pintu tersebut pada tempat-tempatnya di gambar denah rumah
4a. Misalnya pintu ukuran 80cm, untuk pintu utama di depan, dari keempat gambar pintu pilih yang cocok.
4b. dengan perintah MOVE pindahkan pintu tersebut mendekat ke lokasinya.
4c. perbesar gambar disekitar lokasi pemindahan pintu tersebut, lakukan MOVE sekali lagi dengan base point (titik acuan) yang tepat.
5. untuk pintu ukuran 70 cm
5a. pilih jenis pintu yg akan digunakan, lalu pindahkan mendekati lokasi penempatan pintu.
5b. aktifkan ORTHO (F8)
5c. klik icon ROTATE, blok objek pintu, putar-putar mouse utk memilih bentuk, klik kiri untuk mengakhiri.
5d. lakukan perintah MOVE untuk memindahkan objek pintu tepat pada penempatannya.
6. perhatikan animasi berikut untuk pintu belakang.
7. BAGAIMANA dengan pintu kamar yang miring?
8. coba semua langkah diatas untuk pintu lainnya.
9. untuk memperindah tampilan, garis dinding harus di potong atau TRIM, namun garis dinding yg dibuat dengan MLINE tidak bisa di TRIM, harus di EXPLODE terlebuh dahulu.
9a. sembunyikan layer As Rumah
9b. klik icon EXPLODE, klik salah satu garis MLINE, atau beberapa garis MLINE
9c. klik icon TRIM, [enter], klik garis dinding yg akan dibuang (sisi sebelah dalam).
lanjut ke materi buat jendela
sumber: www.faisalashar.net
